Machine de soudage laser à cellules prismatiques | Soudage des languettes de la batterie et scellement du capuchon supérieur

La machine de soudage laser à cellules prismatiques est conçue de manière professionnelle pour le soudage d'onglets de cellules prismatiques, le scellement de capuchons supérieurs de cellules prismatiques, le soudage de broches de joint de cellules prismatiques et le soudage de grandes cellules cylindriques.

  • Modèle:

    WA-LW-RS3000GS-P
  • :

    CW Fiber Laser Four-axis Electric Gantry Workstation Prismatic Cell Laser Welding X800*Y600*Z400mm (Customizable)
  • Les détails du produit

Machine de soudage laser à cellules prismatiques | Soudage d'onglets

Scellage du capuchon supérieur de la cellule prismatique et soudage des broches d'étanchéité


Présentation du produit :

La machine de soudage laser à cellules prismatiques est une soudeuse professionnelle de cellules de batterie développée et conçue pour le processus d'assemblage de cellules de batterie, spécifiquement pour le soudage au laser et le scellement de cellules prismatiques et de cellules cylindriques.

La machine de soudage laser à cellules prismatiques est principalement composée d'un laser à fibre CW, d'une tête de soudage laser pivotante, d'un PC industriel, de moniteurs, de surveillance CCD, de positionnement CCD, d'un capteur de mesure de hauteur, d'un dispositif de soufflage de gaz inerte, de soudage laser. poste de travail, gabarits de soudage laser à cellules prismatiques, dépoussiéreur (en option) et refroidisseur d'eau, etc.


Champ d'application :

La machine de soudage laser à cellules prismatiquesest principalement utilisé pour le soudage des languettes de cellule prismatique, le soudage des broches de joint de cellule prismatique, le scellement du couvercle supérieur de cellule prismatique, le soudage du collecteur de courant de cellule prismatique, le scellement du capuchon supérieur de cellule prismatique, le scellement du capuchon supérieur de cellule cylindrique, le soudage du collecteur de courant de cellule cylindrique et la broche de joint de cellule cylindrique soudure, etc.


Caractéristiques :

1) Marque bien connue de laser à fibre CW

Cette machine de soudage laser à cellules prismatiques est équipée d'une marque bien connue de laser à fibre CW, qui convient parfaitement au soudage et au scellement au laser dans la procédure d'assemblage de cellules prismatiques. La marque de configuration standard est GW Laser. De plus, Raycus Laser, Maxphotonics Laser et IPG Photonics Laser sont des marques optionnelles.

2) Forte capacité de soudage et haute flexibilité de soudage

Le laser à fibre CW équipé dans la machine de soudage laser à cellules prismatiques a une forte capacité de soudage et une grande flexibilité de soudage. Nous pouvons ajuster la puissance de sortie laser et la vitesse de soudage laser correspondantes en fonction du matériau et de l'épaisseur spécifiques. De plus, le soudage par pénétration ou le soudage continu peut être sélectionné en fonction de l'application spécifique du soudage laser.

3) Logiciel professionnel de contrôle du soudage laser à cellules prismatiques

Cette soudeuse de cellules de batterie est équipée d'un logiciel professionnel de contrôle de soudage laser de cellules prismatiques, et le processus de soudage laser est simple à configurer. Après avoir enregistré le processus de soudage des languettes de cellule prismatique, le processus de soudage des broches de joint de cellule prismatique et le processus de scellage du couvercle supérieur de cellule prismatique, il peut être rapidement commuté, ce qui est simple et facile à utiliser.

4) Une variété de trajectoires de soudage laser sont disponibles

Le soudage laser à cellules prismatiques prend en charge une variété de trajectoires de soudage telles que la ligne droite, le cercle, le carré, l'arc, etc. La trajectoire de soudage de chaque zone de soudage peut être identique ou différente, et la puissance de soudage laser peut également être identique ou différente. Par conséquent, cette machine de soudage laser peut répondre à différentes applications de soudage et de scellement au laser dans la procédure d'assemblage de cellules prismatiques.

5) Équipé d'un capteur de mesure de hauteur de haute précision

La machine de soudage laser à cellules prismatiques est équipée d'un capteur de distance microlaser de haute précision avec une répétabilité de 30 μm, qui peut mesurer la hauteur de la tête de soudage laser avec une haute précision pour obtenir des résultats de soudage laser de haute qualité.

6) Equipé d'un CCD de surveillance

La machine de soudage laser à cellules prismatiques est équipée d'un CCD de surveillance, qui nous permet de voir clairement chaque processus de soudage laser et d'obtenir un suivi en temps réel de la trajectoire de soudage.

7) Equipé d'un CCD de positionnement

La machine de soudage laser à cellules prismatiques est équipée d'un CCD de positionnement, elle peut réaliser une photographie automatique et une compensation automatique de l'écart de position de soudage pour éviter l'écart de position de soudage causé par l'écart de taille de cellule prismatique.

8) Equipé d'un dispositif de soufflage de gaz inerte

La machine de soudage laser à cellules prismatiques est équipée d'un dispositif de soufflage de gaz inerte et d'un port d'entrée de gaz inerte réservé. Après connexion à l'azote ou à l'argon, il peut empêcher l'oxydation du soudage et améliorer encore la qualité et le taux de réussite du soudage laser.

9) Equipé de gabarits de soudage laser

La machine de soudage laser à cellules prismatiques est équipée de JIG de soudage laser, elle assure un contact étroit entre les pièces à souder, garantissant ainsi la qualité du soudage laser. Et les gabarits de soudage laser peuvent être personnalisés en fonction de différentes tailles et formes de cellules de batterie.


Spécifications techniques de la soudeuse de cellules de batterie

Nom du produit

Machine de soudage laser à cellules prismatiques

Modèle de produit

WA-LW-RS3000GS-P

Puissance d'entrée CA (personnalisable)

Triphasé 380VAC±10%/50Hz

Entrée de gaz air comprimé

0,6MPa

30 L/min

Entrée de gaz inerte

(Pas indispensable)

Azote ou Argon

0,4MPa

15 L/min

Mode de contrôle

Contrôle des PC et moniteurs industriels

Méthode de saisie de la piste de soudage

Programmation CNC ou méthode d'enseignement

Logiciel de soudage

Logiciel professionnel de soudage laser à cellules prismatiques

JIG de soudage laser

JIG de soudage d'onglets à cellules prismatiques

JIG d'étanchéité du capuchon supérieur de cellule prismatique

JIG de soudage des broches de joint de cellule prismatique

En option : JIG de soudage de cellules cylindriques

Station de travail de soudage laser à cellules prismatiques

Course mobile

(Personnalisable)

Axe X

800mm

Axe Y1

600mm

Axe Y2

600mm

Axe Z

400mm

Vitesse de positionnement

Axe X

500 mm/s

Axe Y1

500 mm/s

Axe Y2

500 mm/s

Axe Z

500 mm/s

Précision du positionnement

±0,05 mm

Précision de positionnement répétée

±0,02 mm

Méthode de conduite

Entraînement par servomoteur

Exigences relatives à l'environnement de placement

Plat, sans vibrations ni chocs

Exigences de charge au sol

600kg/、¡

Spécifications du laser

Type de laser

Laser à fibre CW

Puissance de sortie moyenne

3000W

Mode de fonctionnement

CW/Impulsion

Plage réglable en puissance

10 %~100 %

Longueur d'onde laser de sortie

1080 ± 10 nm

Qualité du faisceau

M2≤5

Fréquence de modulation

30~5000 Hz

Instabilité de puissance

±1,5%

Vitesse de soudage

10 ~ 100 mm/s

Longueur de la fibre de sortie

10m

Mode de contrôle

RS232

Méthode de refroidissement

Refroidissement par eau

Plage de température de l'eau de fonctionnement

25±3

Température de l'environnement de fonctionnement

0~+40

Humidité de l'environnement de fonctionnement

10 ~ 95 % HR

Température de stockage

-20~+60°C

Veuillez rappeler : à titre de référence uniquement, les spécifications réelles dépendent du fabricant du laser.


Configurations principales de Machine de soudage laser à cellules prismatiques

Objets

Spécifications

Marque

QTÉ

Laser à fibre CW

3000W

Laser GW

1

Fibre laser

10m

Laser GW

1

Tête de soudage laser

Tête de soudage pivotante au laser

WSX

1

Surveillance du CCD

Anti-flash

WSX

1

Poste de soudage

4 axes

X800*Y1600*Y2600*Z400mm

1

Servomoteur

/

INVT

4

PC industriel

/

JF

1

Moniteur PC

/

AOC

1

Positionnement CCD

/

MindVision / Hikvision

1

Capteur de mesure de hauteur

/

Panasonic

1

Dispositif de soufflage de gaz inerte

/

Personnalisé

1

Refroidisseur d'eau

/

TEYU / PAR

1

Système de contrôle de soudage

Logiciel de soudage laser sur batterie

Personnalisé

1

Dépoussiéreur (en option)

/

Sengyoep

1

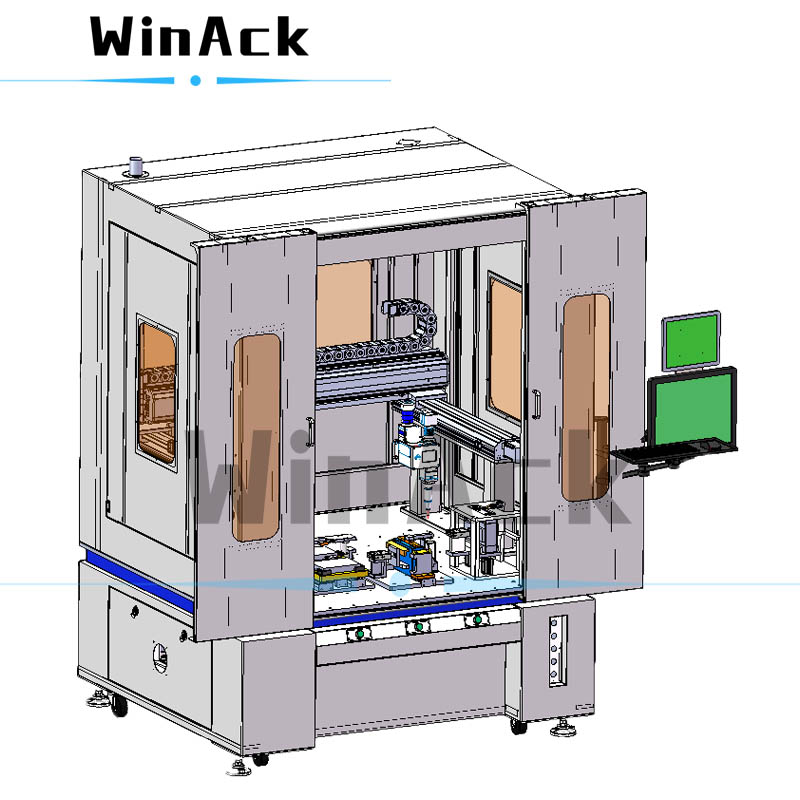

Prismatic Cell Laser Welding Machine

Figure 1. Machine de soudage laser à cellules prismatiques

Veuillez rappeler : l'image est juste à titre de référence, veuillez prévaloir en nature.

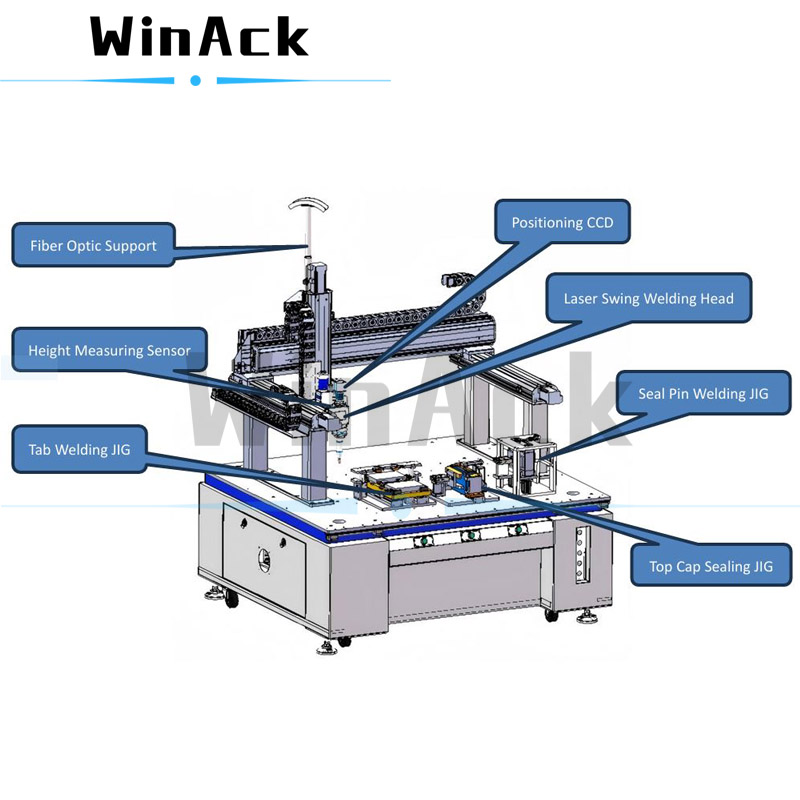

Prismatic Cell Laser Welding for Battery Tab Welding and Top Cap Sealing

Figure 2. Soudage laser à cellules prismatiques | Soudage d'onglets | Étanchéité du capuchon supérieur | Soudage des broches d'étanchéité

Rappel : photo juste à titre de référence, veuillez prévaloir en nature.
