Ce testeur de banque d'alimentation professionnel et puissant est spécialement conçu pour le vieillissement de la batterie, les tests de capacité, l'inspection de la qualité et les tests de durée de vie des banques d'alimentation portables.
Modèle:
WA-BTS-DB20V5A8CH800W-PBNombre de canaux de test:
8CH/Cabinet (Customizable)Plage de tension / CH:
Up to 20V (Customizable)Précision de la tension:
±0.05% FSRGamme actuelle / CH:
10mA~5A (Customizable)Précision actuelle:
±0.05% FSR:
USB connector (Customizable) Type-C connector (Customizable)Les détails du produit
Testeur de banque d'alimentation
Testeur de capacité de banque d'alimentation
Description du produit:
Une banque d'alimentation est un système de stockage d'énergie portable qui peut être utilisé pour charger des appareils électroniques, tels que des téléphones mobiles, des tablettes, des ordinateurs portables, etc., lorsqu'une prise de courant CA n'est pas disponible. Ce testeur de batterie externe est un testeur de batterie professionnel spécialement conçu pour tester les performances et le vieillissement des batteries des blocs d'alimentation portables.

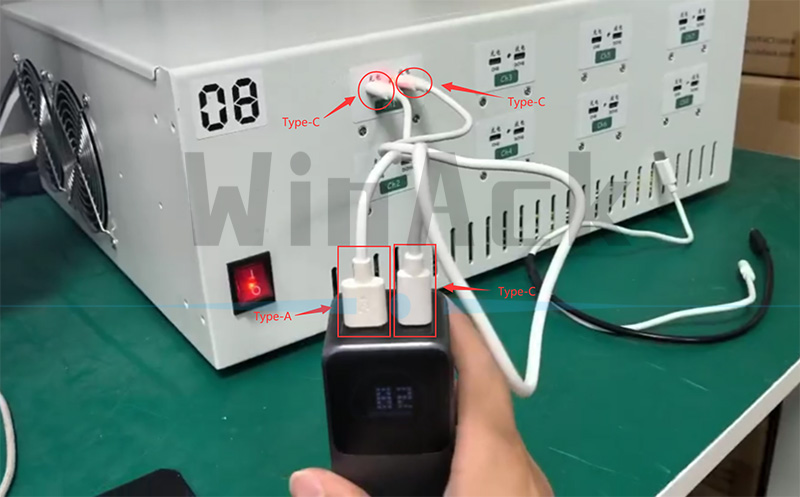

Ce testeur de batterie externe professionnel diffère des testeurs de batterie courants en ce sens que les ports de charge et de décharge ne sont pas les mêmes, et que les connecteurs USB intégrés et les connecteurs Type-C peuvent être utilisés facilement et rapidement pour tester la batterie externe.
Champ d'application:
Ce testeur de batterie externe peut effectuer des tests de capacité, des tests de charge, des tests de décharge, des tests de surcharge, des tests de décharge excessive, des tests de durée de vie et d'autres tests de performances électriques pour les batteries de blocs d'alimentation portables.
Caractéristiques:
1. Ce testeur de batterie externe dispose de connecteurs USB et de connecteurs de type C intégrés, ce qui rend les connexions des tests de batterie externe rapides et faciles. Veuillez rappeler : les types de connecteurs sont personnalisables.
2. La tension de charge de la plage du testeur de batterie externe jusqu'à DC20V, prend en charge DC5V, DC9V, DC12V, DC15V, DC20V et d'autres tensions de charge, peut être réglée librement entre 0 et 20 V, avec une forte compatibilité et flexibilité.
3. Le testeur de batterie externe prend en charge PD3.0, PD2.0, QC, FCP, AFC et d'autres protocoles de décharge.
4. Le testeur de banque d'alimentation peut effectuer des cycles de charge et de décharge pour évaluer la durée de vie, l'efficacité de charge/décharge et la stabilité des performances des banques d'alimentation mobiles en contrôlant la tension et le courant de charge, la tension et le courant de décharge, le temps de test et le nombre de cycles, etc.
5. Le testeur de banque d'alimentation dispose d'une fonction d'enregistrement et d'analyse de données, qui peut surveiller et enregistrer le courant, la tension, la capacité, l'heure, etc. des batteries du bloc d'alimentation en temps réel, ce qui aide à évaluer et analyser les performances du mobile. banques d'alimentation.
6. Le testeur de batterie externe dispose de méthodes de protection puissantes telles que la surtension, la sous-tension, le courant de surcharge, le courant de décharge excessive, la capacité de surcharge et la capacité de décharge excessive, etc.
7. Les testeurs de banque d'alimentation sont connectés les uns aux autres via des commutateurs RS-485 ou Ethernet, et un PC peut contrôler plus de 100 testeurs de banque d'alimentation.
Spécifications techniques du testeur de batterie externe
Nom du produit |
Testeur de banque d'alimentation |
|
Modèle du produit |
WA-BTS-DB20V5A8CH800W-PB |
|
Type de produit |
Type dissipatif |
|
Tension d'entrée CA (personnalisable) |
Monophasé 220VAC ± 10% / 50Hz |
|
Puissance : 1000W |
||
Impédance d'entrée |
≥1 MΩ |
|
Port de chargement |
Connecteur USB (personnalisable) |
|
Port de décharge |
Connecteur Type-C (personnalisable) |
|
Temps de réponse actuel |
≤ 10 ms (10 % FS~90 % FS) |
|
Canal |
Nombre de chaînes |
8 canaux/ensemble |
Caractéristiques |
Structure double en boucle fermée pour sources à courant constant et à tension constante. |
|
Mode de contrôle |
Chaque canal est contrôlé indépendamment. |
|
Tension/CH |
Charge |
Prise en charge DC5V, DC9V, DC12V, DC15V, DC20V, etc. |
Décharge |
Prise en charge PD3.0, PD2.0, QC, FCP, AFC, etc. |
|
Précision |
± 0,05 % FSR (température ambiante de 15 à 35 ℃ .) |
|
Actuel/CH |
Charge |
Le courant de charge est contrôlé par la carte de charge de la batterie externe. |
Décharge |
CC : 10 mA ~5A (personnalisable) |
|
Précision |
± 0,05 % FSR (température ambiante de 15 à 35 ℃ .) |
|
Puissance/CH |
Plage de sortie |
Max. 100W |
La stabilité |
± 0,1 % FRS |
|
Enregistrement des données |
Fréquence d'enregistrement |
1 Hz (personnalisable) |
Conditions d'enregistrement |
∆T, ∆I, ∆V |
|
Min. intervalle de temps |
1s |
|
Min. intervalle de tension |
1mV |
|
Min. intervalle actuel |
1mA |
|
Charge |
Mode |
1) Charge à courant constant 2) Charge à tension constante 3) Charge à courant constant et à tension constante 4) Charge à puissance constante |
Condition de fin |
Tension, courant, temps, capacité, - △ V |
|
Décharge |
Mode |
1) Décharge à courant constant 2) Décharge à puissance constante 3) Décharge à résistance constante |
Condition de fin |
Tension, courant, temps, capacité, - △ V |
|
Cycles d'essais |
Nombre de cycles |
1~65535 |
Étapes de test maximales par cycle |
399 |
|
Boucle imbriquée |
Fonction de boucle imbriquée ,Prise en charge maximale de 5 couches |
|
Test DCIR (facultatif) |
Prend en charge le calcul du DCIR dans le point de récupération personnalisé. |
|
Fonction de protection |
1) protection de connexion anti-inversion de la batterie ; 2) Protection des données hors tension ; 3) Logiciel : limite basse de tension, limite de tension supérieure, limite de courant faible, limite de courant supérieure, limite de capacité supérieure, etc. |
|
Sortie des données de test |
Excel et PDF |
|
Méthode de refroidissement |
Refroidissement par air forcé |
|
Bruit des machines |
≤ 50 dB |
|
Température de fonctionnement |
0 ℃ ~ 40 ℃ |
|
Température de stockage |
-10 ℃ ~ 50 ℃ |
|
Humidité relative de l’environnement de travail |
≤ 70 % RH (sans condensation) |
|
Environnement de stockage Humidité relative |
≤ 80 % RH (sans condensation) |

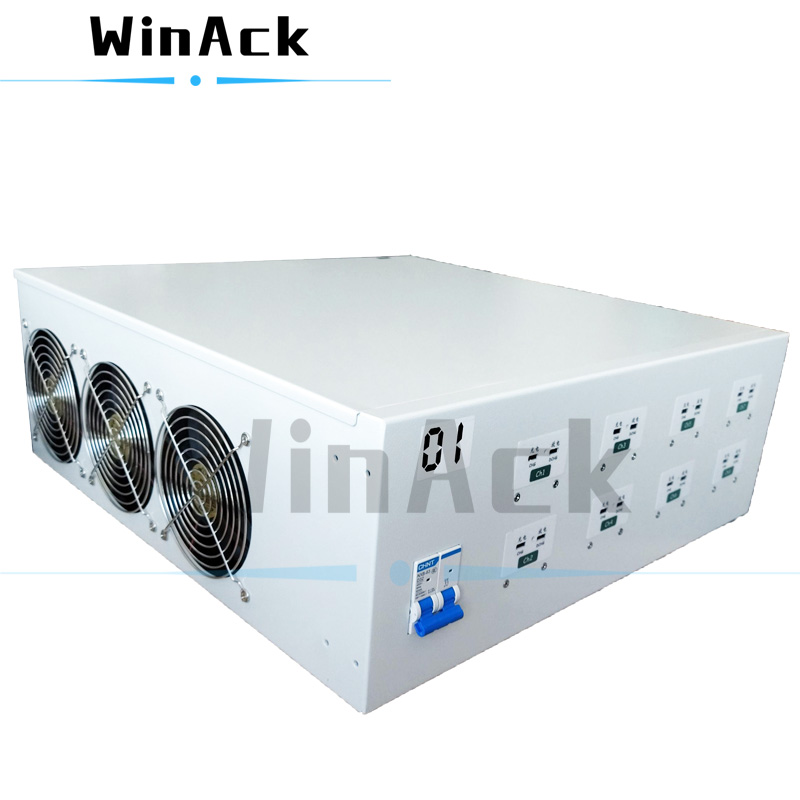

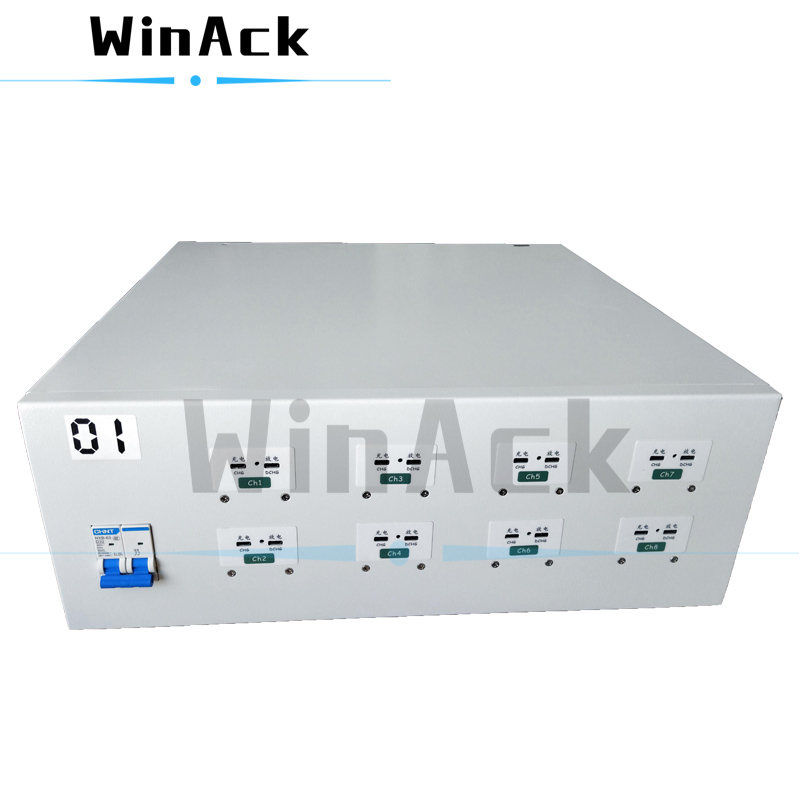

Figure 1. Testeur de banque d'alimentation
* Image de référence (image juste à titre de référence, veuillez prévaloir en nature)
