La machine de soudage laser pour batteries au lithium est une soudeuse professionnelle pour batteries, adaptée au soudage laser des batteries de barres omnibus cellule à cellule, telles que les batteries EV, ESS, moto électrique et vélo électrique.
Modèle:
WA-LW-RS3000G:
CW Fiber Laser Four-axis Electric Gantry Workstation Battery Pack Laser Welding X800*Y600*Z400mm (Customizable)Les détails du produit
Soudage laser de batteries
Machine de soudage laser à batterie au lithium
Présentation du produit :
La machine de soudage laser pour batterie au lithium est un système de soudage laser de batterie professionnel et fiable spécialement développé pour le soudage au laser de la barre omnibus cellule à cellule des cellules prismatiques, des cellules en poche et des cellules cylindriques (boîtier en aluminium).
Cette soudeuse de batterie est principalement composée d'un laser à fibre CW, d'une tête de soudage laser galvanomètre, d'un capteur de mesure de hauteur, d'un PC industriel, d'un moniteur, d'un poste de travail de soudage laser à portique à 4 axes, d'un CCD de positionnement (en option), d'un dispositif de soufflage de gaz inerte, d'un pressage pneumatique. appareil et refroidisseur d'eau, etc.
Champ d'application :
La machine de soudage laser pour batteries au lithium convient au soudage laser des batteries EV, batteries ESS, batteries de vélos électriques, batteries de motos électriques, batteries AGV et batteries UPS, etc.
Caractéristiques :
1) Marque bien connue de laser à fibre CW
Cette machine de soudage laser à batterie au lithium est équipée d'une marque bien connue de laser à fibre CW, qui offre une bonne qualité de soudage laser et des performances stables et fiables. La marque de configuration standard est GW Laser. De plus, Raycus Laser, Maxphotonics Laser et IPG Photonics Laser sont des marques optionnelles.
2) Forte capacité de soudage et haute flexibilité de soudage
Le laser à fibre CW équipé dans la soudeuse de batteries a une forte capacité de soudage et une grande flexibilité de soudage. Nous pouvons ajuster la puissance de sortie laser et la vitesse de soudage laser correspondantes en fonction du matériau et de l'épaisseur spécifiques. De plus, le soudage par pénétration ou le soudage continu peut être sélectionné en fonction de l'application spécifique du soudage laser.
3) Poste de travail de soudage laser à portique à quatre axes avec haute précision et haute stabilité
La machine de soudage laser à batterie au lithium intègre un poste de travail de soudage laser à portique à 4 axes, entraîné par 4 servomoteurs indépendants, avec une haute précision et une grande stabilité.
La course de déplacement standard est X800*Y1600*Y2600*Z400mm et X1000*Y1800*Y2 800*Z400mm est facultatif. De plus, il peut également être personnalisé en fonction d'exigences spécifiques.
4) Logiciel professionnel de contrôle du soudage laser sur batterie
Cette soudeuse de batteries est équipée d'un logiciel professionnel de contrôle du soudage laser des batteries. Le processus de soudage laser est facile à configurer et peut être rapidement commuté vers le processus de soudage laser d'un module de batterie spécifique après enregistrement.
5) Une variété de trajectoires de soudage laser sont disponibles
Le soudage laser sur batterie prend en charge une variété de trajectoires de soudage, telles que la ligne droite, le cercle, le carré, l'arc, etc. La trajectoire de soudage de chaque zone de soudage peut être identique ou différente, et la puissance de soudage laser peut également être la même. identique ou différent.
6) Équipé d'un capteur de mesure de hauteur de haute précision
La machine de soudage laser pour batterie au lithium est équipée d'un capteur de distance microlaser de haute précision avec une répétabilité de 30 μm, garantissant que la hauteur de chaque zone de soudage de chaque cellule de batterie est cohérente avec la tête de soudage laser, obtenant ainsi une stabilité et une cohérence. résultats et qualité du soudage laser.
7) Équipé d'une lame d'air pour protéger la lentille de la tête de soudage laser
La soudeuse de batterie est équipée d'une lame d'air circulaire sous la tête de soudage laser, qui peut protéger efficacement la lentille de la tête de soudage laser, garantissant d'une part la qualité du soudage laser de la batterie et prolongeant la durée de vie de la lentille. de l'autre.
8) Equipé d'un dispositif de soufflage de gaz inerte
La machine de soudage laser à batterie au lithium est équipée d'un dispositif de soufflage de gaz inerte et d'un port d'entrée de gaz inerte réservé. Après connexion à l'azote ou à l'argon, il peut empêcher l'oxydation du soudage et améliorer encore la qualité et le taux de réussite du soudage laser.
9) Equipé d'un dispositif de pressage pneumatique
La machine de soudage laser pour batterie au lithium est équipée d'un dispositif de pressage pneumatique, qui peut automatiquement appuyer sur la batterie et le jeu de barres pendant le soudage pour éviter un soudage desserré causé par un ajustement lâche.
10) Le positionnement du CCD est facultatif
Le positionnement du CCD est facultatif. Une fois que la machine de soudage laser à batterie au lithium est équipée d'un CCD de positionnement, elle peut réaliser une photographie automatique et une compensation automatique de l'écart de position de soudage pour éviter l'écart de position de soudage causé par l'écart de taille du module de batterie.
Spécifications techniques de la soudeuse de batteries
|
Nom du produit |
Machine de soudage laser à batterie au lithium |
|
|
Modèle de produit |
WA-LW-RS3000G |
|
|
Puissance d'entrée CA |
Triphasé 380VAC ±10 %/50 Hz (personnalisable) |
|
|
Entrée de gaz air comprimé |
≥0,6MPa |
|
|
30 L/min |
||
|
Entrée de gaz inerte (Remarque : ce n'est pas indispensable.) |
Azote ou Argon |
|
|
≥0,4MPa |
||
|
15 L/min |
||
|
Mode de contrôle |
Contrôle des PC et moniteurs industriels |
|
|
Méthode de saisie de la piste de soudage |
Programmation CNC ou méthode d'enseignement |
|
|
Logiciel de soudage |
Logiciel de soudage laser professionnel avec batterie |
|
|
Station de travail de soudage laser avec batterie |
||
|
Course mobile (Personnalisable) |
Axe X |
800mm |
|
Y1-axe |
600mm |
|
|
Y2-axe |
600mm |
|
|
Axe Z |
400mm |
|
|
Vitesse de positionnement |
Axe X |
≤1000 mm/s |
|
Y1-axe |
≤1000 mm/s |
|
|
Y2-axe |
≤1000 mm/s |
|
|
Axe Z |
≤500 mm/s |
|
|
Précision du positionnement |
±0,05 mm |
|
|
Précision de positionnement répétée |
±0,02 mm |
|
|
Méthode de conduite |
Entraînement par servomoteur |
|
|
Taille maximale de la pièce à souder |
L600*L400*H400mm |
|
|
Exigences relatives à l'environnement de placement |
Plat, sans vibrations ni chocs |
|
|
Exigences de charge au sol |
≥600kg/、¡ |
|
|
Spécifications du laser |
||
|
Type de laser |
Laser à fibre CW |
|
|
Puissance de sortie moyenne |
3000W (En option : 1 000 W/1 500 W/2 000 W/3 000 W/4 000 W/6 000 W) |
|
|
Mode de fonctionnement |
CW/Impulsion |
|
|
Plage réglable en puissance |
10 % ~ 100 % |
|
|
Longueur d'onde laser de sortie |
1080 ± 10 nm |
|
|
Qualité du faisceau |
M2≤5 |
|
|
Fréquence de modulation |
30~5000Hz |
|
|
Instabilité de puissance |
±1,5% |
|
|
Vitesse de soudage |
10 ~ 100 mm/s |
|
|
Longueur de la fibre de sortie |
10m |
|
|
Mode de contrôle |
RS232 |
|
|
Méthode de refroidissement |
Refroidissement par eau |
|
|
Plage de température de l'eau de fonctionnement |
25±3… |
|
|
Température de l'environnement de fonctionnement |
0~+40… |
|
|
Humidité de l'environnement de fonctionnement |
10 ~ 95 % HR |
|
|
Température de stockage |
-20~+60°C |
|
|
Rappel : à titre de référence uniquement, les spécifications réelles dépendent du fabricant du laser. |
||
Configurations principales de Machine de soudage laser à batterie au lithium
|
Objets |
Spécification |
Marque |
QTÉ |
|
Laser à fibre CW |
3000W |
Laser GW |
1 |
|
Fibre laser |
10m |
Laser GW |
1 |
|
Tête de soudage laser |
Tête de soudage laser galvanomètre |
WSX/LEIZHI |
1 |
|
Poste de travail de soudage laser |
Portique 4 axes |
X800*Y1600*Y2600*Z400mm |
1 |
|
Servomoteur |
/ |
INOVANCE |
4 |
|
PC industriel |
/ |
Advantech |
1 |
|
Moniteur PC |
/ |
AOC |
1 |
|
Positionnement CCD |
/ |
Vision mentale |
1 |
|
Capteur de mesure de hauteur |
/ |
Panasonic |
1 |
|
Dispositif de soufflage de gaz inerte |
/ |
Personnalisé |
1 |
|
Refroidisseur d'eau |
/ |
TEYU / PAR |
1 |
|
Système de contrôle de soudage |
Logiciel de soudage laser professionnel avec batterie |
Personnalisé |
1 |
|
Dispositif de pressage pneumatique |
/ |
Personnalisé |
1 |

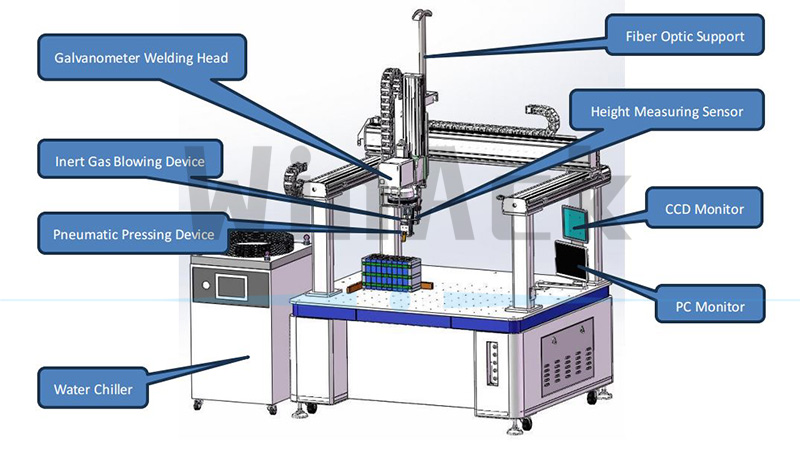

Figure 1. Machine de soudage laser pour batterie au lithium
Rappel : photo juste à titre de référence, veuillez en nature prévaloir.

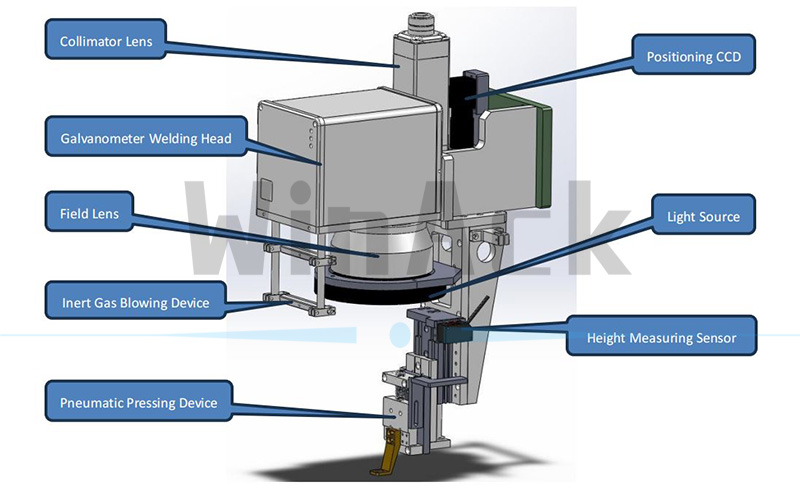

Figure 2. Machine de soudage laser avec bloc de batterie
Rappel : image juste à titre de référence, veuillez prévaloir en nature.

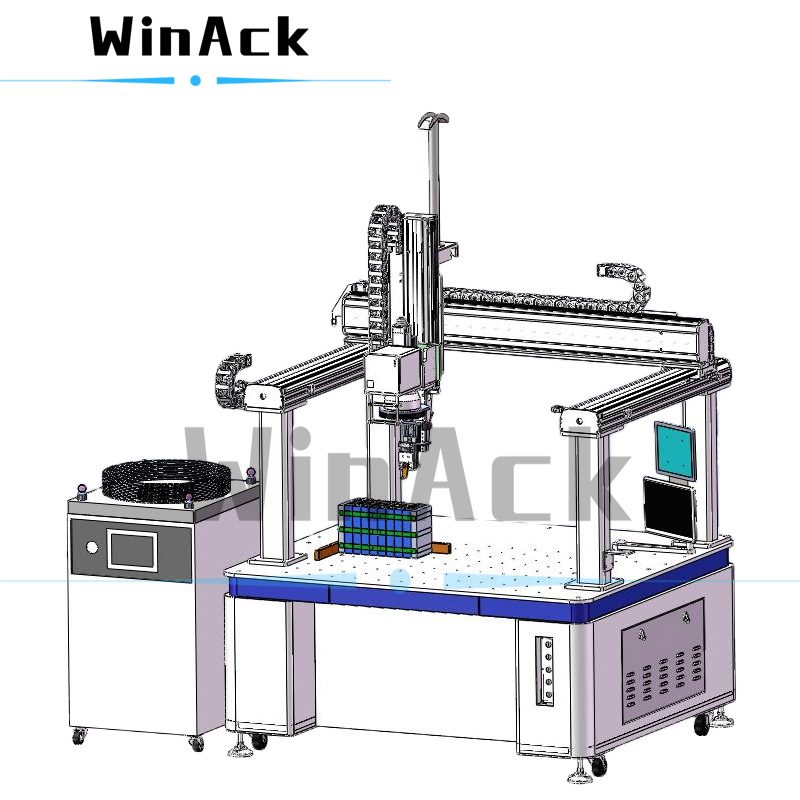

Figure 3. Soudage laser pour batteries
Rappel : photo juste à titre de référence, veuillez prévaloir en nature.
