La machine de testeur de vibration de la batterie de lithium ion est utilisée pour simuler les vibrations pendant le transport ou l'utilisation pour effectuer des tests de vibration dans des normes telles que UN38.3, IEC62133, UL 1642 et UL 2054, etc.
Modèle:
WA-ST-50-JVT:
Vibration Waveform: Sinusoidal waveform Peak Acceleration: 20g Vibration Frequency: 1~600Hz (Customizable) Vibration Direction: X-axis & Y-axis & Z-axis Vibration Table: W500*D500mm (Customizable)Les détails du produit
Système de test de vibration

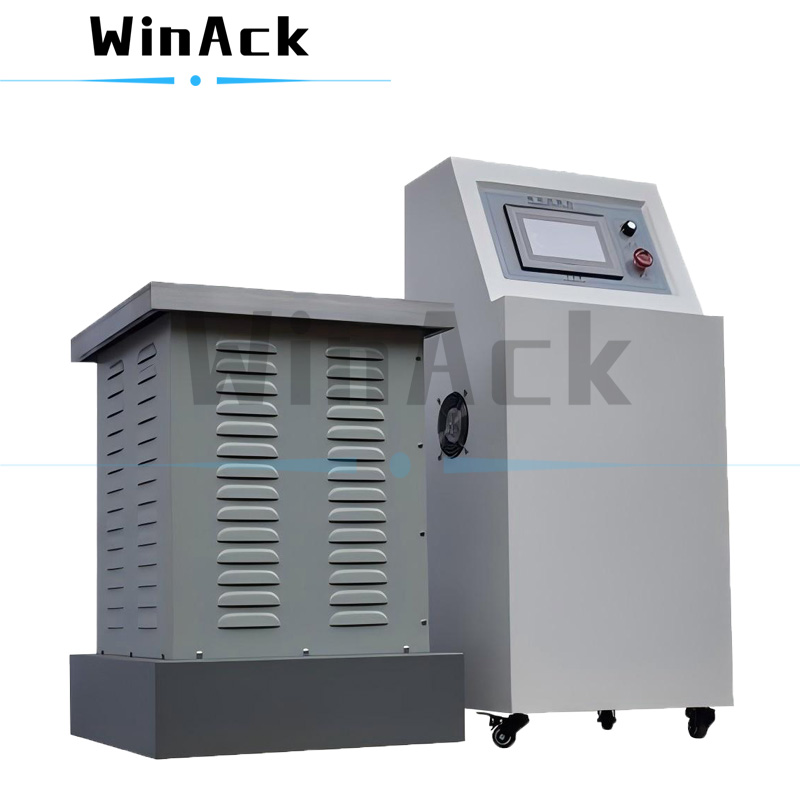

Machine de testeur de vibration de batterie au lithium ion
Description fonctionnelle:
La machine de testeur de vibration de batterie au lithium ion est l'un des testeurs de batterie professionnels pour les tests mécaniques de la batterie.
Il effectue des tests de vibration de la batterie en simulant l'environnement de vibration de la batterie pendant le transport ou l'utilisation pour confirmer que sa sécurité répond aux exigences des normes de test correspondantes, fournissant des tests et une vérification fiables pour la conception, la fabrication, le transport sûr et l'utilisation sûre, etc. :
Champ d'application
La machine de testeur de vibration de batterie au lithium ion est utilisée pour le test de vibration de la batterie dans les tests de performances de sécurité de la batterie.
Caractéristiques:
1) La machine à testeur de vibration de batterie de lithium ion peut régler l'amplitude sans étape, prend en charge les vibrations de balayage de fréquence logarithmique, les vibrations de fréquence de balayage et les modes de vibration de fréquence fixe, s'adapte aux exigences de différentes normes de test et ont une forte flexibilité.
2) Le système de test de vibration peut réaliser des vibrations à trois axes X, Y et Z sur le même tableau de test de vibration.
Il est contrôlé par programme, avec une fréquence précise et aucune dérive pendant le fonctionnement à long terme.
3) La machine à testeur de vibration de batterie de lithium a un programme de prédiction d'amplitude de vibration intégrée, une excitation synchrone à quatre points et le tableau vibre uniformément, stable et de manière fiable.
4) Le logiciel du système de contrôle du système de test de vibration utilise une connexion de communication en temps réel avec la table de vibration pour garantir que les paramètres de test sont précis.
5) La machine de testeur de vibration de la batterie de Lithium Ion ajoute un circuit anti-interférence pour résoudre l'interférence d'un champ électromagnétique fort au circuit de commande, et le tableau est exempt de magnétisme et d'électricité statique.
|
6) Le système de contrôle de la machine de testeur de vibration de batterie de lithium ion adopte un écran LCD de couleur à écran tactile à haute sensibilité. |
|
|
Le paramètre de test est intuitif et simple, et il peut afficher le programme d'exécution actuel et la fréquence de vibration actuelle en temps réel et dessiner des courbes de fréquence. |
Spécifications techniques du système de test de vibration |
|
1. Produit |
1.1 Nom du produit |
|
Machine de testeur de vibration de batterie au lithium ion |
1.2 Modèle de produit |
|
WA-ST-50-JVT |
|
|
1.3 Type de produit |
Machine de vibration électromagnétique pour les tests de sécurité de la batterie |
|
2. Application |
|
|
2.1 Application |
Le système de test de vibration est utilisé pour simuler l'environnement de vibration de la batterie pendant le transport ou une utilisation normale pour vérifier les performances de sécurité de la batterie. |
|
3. Dimensions et poids |
3.1 Dimensions du tableau des vibrations |
|
W500 * D500mm (personnalisable) |
3.2 Dimensions de la plate-forme de vibration |
|
W500 * D500 * H720mm |
3.3 Dimensions de l'armoire de contrôle |
|
W500 * D350 * H1080mm |
|
|
3.4 Poids |
Environ 245 kg |
|
4. puissance d'entrée AC |
|
|
4.1 Power d'entrée CA |
220VAC monophasé ± 10%, 50 Hz ± 2,5 Hz, 1,5 kW (personnalisable) |
|
5. Performance |
5.1 Forme d'onde de vibration |
|
Forme d'onde sinusoïdale |
|
|
5.2 Fréquence de vibrations |
Plage: 1 ~ 600Hz (personnalisable) |
|
Résolution: 0,1 Hz |
5.3 Accélération de pointe |
|
20g |
0~9999 |
|
5.4 Time Plage |
0 ~ 9999 heures / minutes / secondes |
|
5,5 temps de cycle |
5.6 Max. |
|
Poids de l'échantillon de test |
≤50kg (personnalisable) |
|
5.7 Direction des vibrations |
Trois axes (axe x et axe y-axe et z) |
|
5.8 Amplitude des vibrations |
0 ~ 5 mm |
|
5.9 Méthode de modulation d'amplitude |
|
|
Modulation d'amplitude électronique |
5.10 Méthode de refroidissement Refroidissement de l'air 6. Conformité standard 6.1 Conformité standard 1) UN38.3 - 38.3.4.3 Test T.3: Vibration 2) IEC62133 - 7.3.8.1 Tests mécaniques (batteries) - Vibration |
|
3) UL 1642 - 15 Test de vibration |
|
|
4) UL 2054 - 17 Test de vibration |
5) ECE R100 - Annexe 8A: test de vibration |
|
6) etc. |
7. Contrôleur 7.1 Contrôleur |
|
Contrôleur d'écran tactile de 7 pouces 7.2 Mode de test de vibration |
|
|
1) Test de vibration de balayage de fréquence logarithmique: En mode de balayage de fréquence logarithmique, la vitesse de balayage basse fréquence est lente et la vitesse de balayage haute fréquence est rapide. |
|
|
Le balayage de fréquence logarithmique est en unités de 1 minute, et le taux de balayage double en 1 minute. 2) Test de vibration de fréquence fixe: À une fréquence définie, qui peut être une fréquence de résonance, une fréquence spécifique ou une fréquence dangereuse, un test de vibration sinusoïdale est effectué à la fréquence et au temps spécifiés. →3) Test de vibration de fréquence de balayage: →Dans la plage de fréquences spécifiée, la fréquence est balayée de basse fréquence à la fréquence élevée, puis de la fréquence élevée à une fréquence basse à une certaine vitesse de balayage en fonction de la valeur spécifiée jusqu'à ce que le nombre spécifié de cycles ou de temps soit atteint. 104) Test de vibration de doublement de fréquence: |
|
|
Le balayage de doublement de fréquence doit être continu et sa fréquence devrait changer de façon exponentielle avec le temps. Le taux de balayage, c'est-à-dire le taux de variation de la fréquence variable contrôlable au fil du temps DF / DT pendant le balayage, devrait être une fréquence de double par minute. |
|
|
Le temps de test (temps d'accélération) pour un balayage de fréquence à partir de F1 F2 |
|
|
F1 est calculé à l'aide de la formule: 6.644log |
|
|
(Fréquence élevée / basse fréquence) et le taux de balayage répond à l'exigence de 1 double de fréquence / minute. |
5) Test de vibration aléatoire: |
La vibration aléatoire est une vibration non déterministe.
Lorsqu'un objet vibre au hasard, il nous est impossible de déterminer à l'avance la valeur instantanée du paramètre de mouvement d'un certain point de surveillance sur l'objet à un certain moment à l'avenir.
