La machine d'empilage et de pressage de modules de batterie a une force de pressage et une course de pressage réglables et constitue l'un des équipements essentiels de la chaîne de production de batteries au lithium à cellules prismatiques.
Modèle:
WA-MF-SL1100:
200~1100mm (Adjustable & Customizable) 0~1000kg (Adjustable & Customizable) Servo Motor Drive (High precision & High reliability) Touchscreen & PLC Pressing stroke & Pressing forceLes détails du produit
Machine de fixation de modules de batterie
Machine d'empilage et de pressage de modules de batterie
Présentation du produit :
La machine d'empilage et de pressage de modules de batterie à cellules prismatiques, également appelée machine de fixation de modules de batterie, est l'un des équipements de production essentiels pour la ligne de production de blocs-batteries de cellules prismatiques.
Tout d'abord, empilez manuellement les plaques d'extrémité, les boucliers thermiques et les cellules prismatiques sur la station d'empilage du module de batterie au lithium, puis appuyez sur le bouton de démarrage. Deuxièmement, le PLC contrôlera le capteur de force pour émettre un signal au cylindre électrique afin de serrer le module de batterie. Lorsque la force de pression ou la course de pression atteint notre valeur définie, le cylindre électrique s'arrête et la courroie en acier ou la courroie PE peut être ajoutée manuellement au module de batterie. Enfin, nous appuyons sur le bouton de réinitialisation du vérin électrique, le vérin électrique se libère et retire manuellement le module de batterie à cellules prismatiques serré.
Champ d'application :
La machine de pressage d'empilage de batteries convient au processus d'empilage et de pressage de modules de batterie à cellules prismatiques, et peut ajuster la force de pressage et la course de pressage en fonction de la conception spécifique du module de batterie.
Caractéristiques :
1) Forte compatibilité des modules de batterie
La machine d'empilage et de pressage de modules de batterie est compatible avec les cellules prismatiques les plus courantes du marché et prend en charge des modules de batterie de différentes tailles. La longueur du module de batterie compatible est de 300 à 1 000 mm, la largeur est de 100 à 300 mm et la hauteur est de 100 à 250 mm.
2) Processus de serrage sûr et fiable
Le module de presse principal de la machine de pressage de batterie prismatique est équipé d'un servomoteur, d'un cylindre électrique et d'un capteur de force, qui peuvent réaliser un processus de pressage de module de batterie de haute précision et de haute stabilité. Et, lorsque la force de pression atteint la limite supérieure définie, le buzzer rouge s'allume pour déclencher une alarme, ce qui peut efficacement empêcher que le module de batterie ne soit endommagé.
3) Course de pressage réglable
Le module de presse auxiliaire de la machine d'empilage et de pressage de modules de batterie à cellules prismatiques est équipé d'une poignée de réglage de la course, qui peut ajuster rapidement la course de pressage en fonction de la taille du module de batterie.
Spécifications techniques de la machine de fixation de modules de batterie
|
Nom du produit |
Machine d'empilage et de pressage de modules de batterie |
|
Modèle de produit |
WA-MF-SL1100 |
|
Puissance d'entrée CA (personnalisable) |
Monophasé 220VAC±10% / 50Hz Consommation électrique : ≤1 500 W |
|
Entrée air comprimé |
0,5 ~ 0,6MPa |
|
Type de module de batterie |
Module de batterie à cellules prismatiques |
|
Tailles de modules de batterie compatibles (Personnalisable) |
Longueur : 300~1 000 mm |
|
Largeur : 100 ~ 300 mm |
|
|
Hauteur : 100~250 mm |
|
|
Applications spécifiques |
Empilage manuel et pressage automatique pour serrer le module de batterie. |
|
Mode de contrôle |
Écran tactile et automate |
|
Plage de course de pression |
200 ~ 1 100 mm (réglable) |
|
Plage de force de pression |
0 ~ 1 000 kg (réglable) |
|
Fonction de protection |
1) Surveillance en temps réel de la distance de pressage. 2) Lorsque la force de pression atteint la limite supérieure définie, le buzzer rouge s'allume pour déclencher une alarme. |
|
Température ambiante |
0~40… |
|
Humidité ambiante |
≤90ï¼ (Pas de condensation) |
|
Type de mise à la terre |
Mise à la terre directe |
|
Lieu d'opération |
1) Aucune pollution et fortes interférences électromagnétiques. 2) Le sol est plat et exempt de vibrations et d'impacts. 3) Taux de charge surfacique : ≤200kg/m2. |
|
Bruit |
≤80dB |
|
Taille |
L2155*P700*H1588mm |
|
Poids |
Environ 300 kg |
Configurations principales de l'empilage de batteries à cellules prismatiques Machine de pressage
|
Numéro de série |
Pièces de rechange |
Marque |
|
1 |
Vérin électrique |
SENTO |
|
2 |
Capteur de force |
CAPTEUR JOUR |
|
3 |
Servomoteur |
XINJE |
|
4 |
Automate |
XINJE |
|
5 |
Écran tactile |
XINJE |
|
6 |
Module d'isolation |
Sur mesure |
|
7 |
Armoire |
Gagner un accusé de réception |
|
8 |
Pièces standards |
YIHEDA |
Remarques : si les composants de la marque ci-dessus sont en rupture de stock, nous les remplacerons par des composants de même classe sans information du client, n'influençant ainsi pas le délai de livraison. J'espère comprendre !

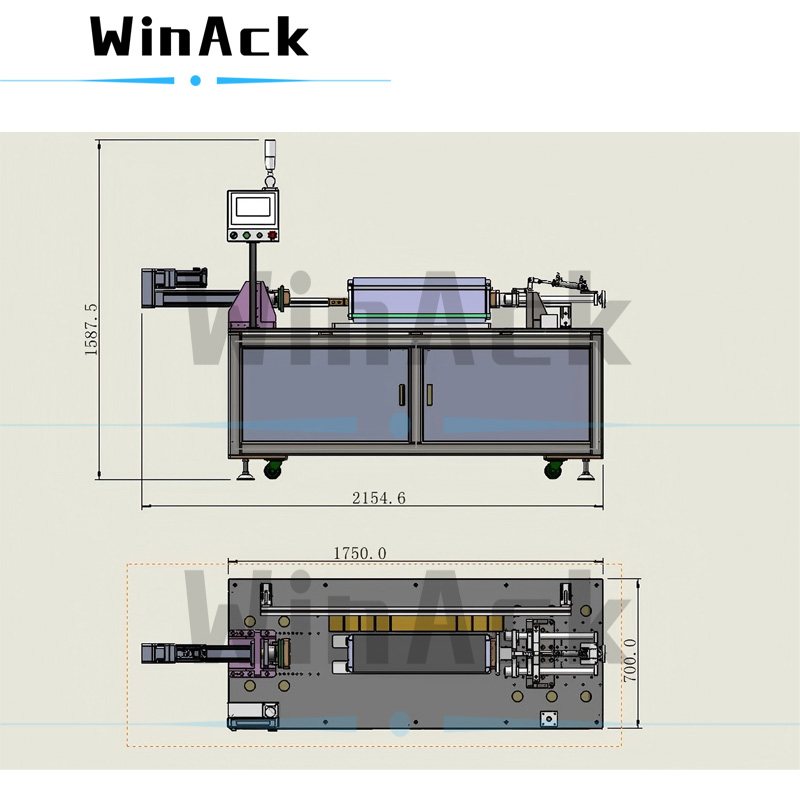

Figure 1. Machine d'empilage et de pressage de modules de batterie au lithium à cellules prismatiques
Rappel : image juste à titre de référence, veuillez prévaloir en nature.

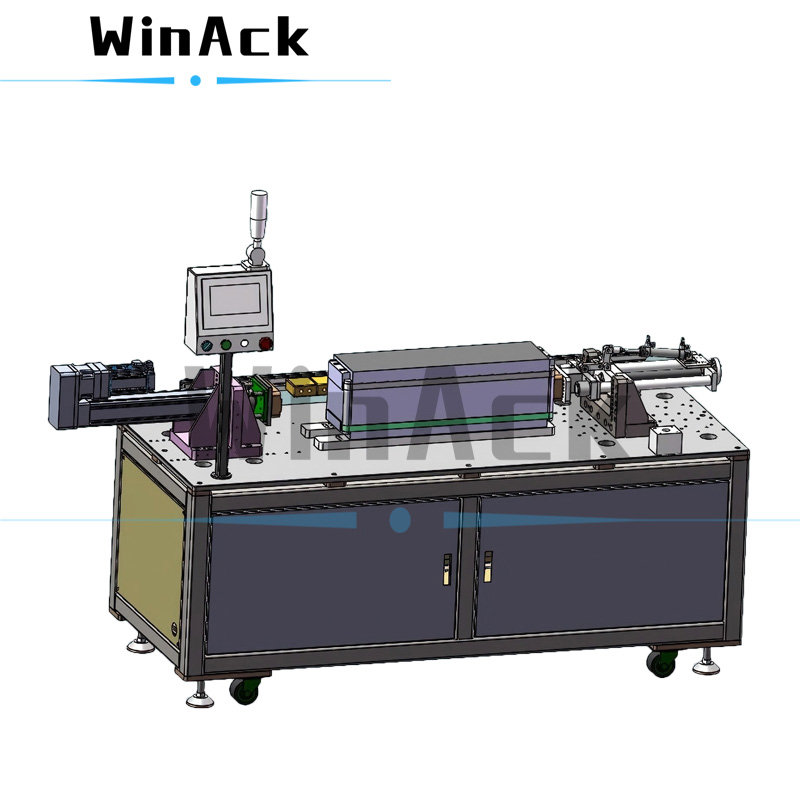

Figure 2. Machine de pressage d'empilage de batteries à cellules prismatiques
Rappel : image juste à titre de référence, veuillez prévaloir en nature.
