Qu'est-ce que le soudage par points sur batterie ? Le soudage par points est un procédé clé de l'assemblage des batteries à cellules cylindriques. Il consiste généralement à utiliser la technologie de soudage par résistance pour souder le jeu de barres inter-cellules sur les cellules cylindriques. Il est très courant de souder par points des bandes d'acier nickelé ou de nickel pur sur les pôles des cellules cylindriques telles que les 18650, 21700, 26650, 26700, 32650 et 32700.

Lesoudeuse par points à batterieappuie les languettes de la batterie sur le pôle de la cellule cylindrique à travers deux électrodes de soudage par points de la batterie, puis fait passer le courant de soudage à travers la surface de contact des languettes de la batterie et le pôle pour générer de la chaleur de résistance, chauffant les languettes de la batterie à un état fondu pour réaliser le soudage.

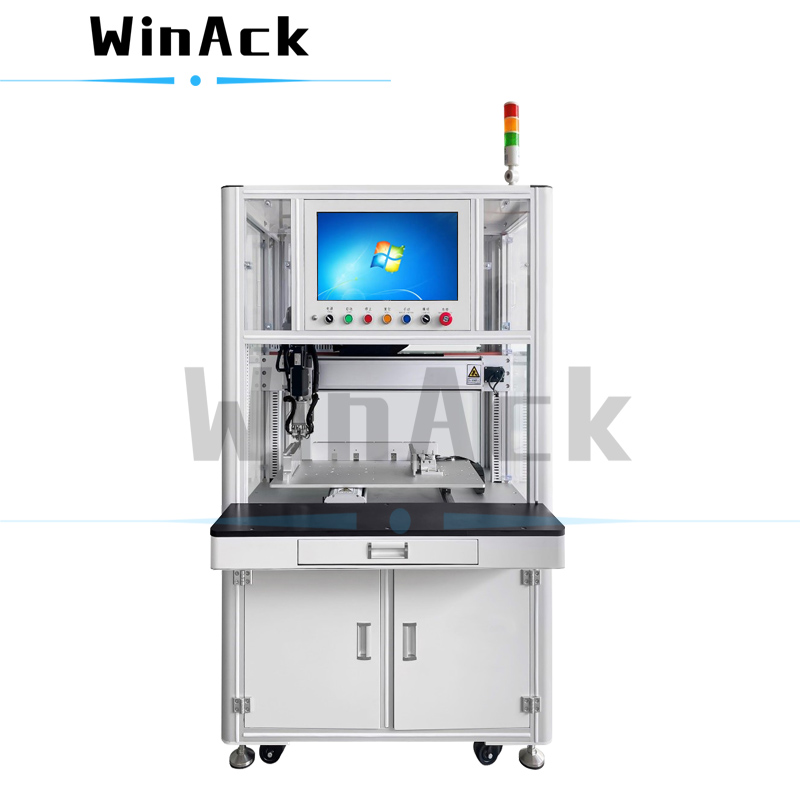

Figure 1. Soudeuse par points de batterie semi-automatique

Étant donné que le principe du soudage par points de batterie consiste à utiliser le principe de la chaleur par résistance pour atteindre l'objectif de soudage, il est nécessaire de suivre la loi de Joule :

Q=I²RT

Où Q est la chaleur (J), I est le courant de soudage (A), R est la résistance entre deux électrodes de soudage par points (Ω), et T est le temps de soudage (s).

De là, le matériau de laélectrode de soudage par points de batterieIl s'agit généralement de cuivre-alumine. Son point de fusion et sa conductivité sont très proches de ceux du cuivre, mais sa résistance est supérieure à celle du cuivre. Lorsque nous utilisons une soudeuse par points pour souder la barre omnibus en cuivre, l'électrode et la barre omnibus sont à l'état fondu et collent ensemble. C'est pourquoi il est impossible de souder par points les languettes en cuivre de la batterie sur la cellule cylindrique avec une soudeuse par points.

De plus, nous constatons que le courant de soudage (I) a le plus grand impact sur l'efficacité du soudage. Lors du choix d'un poste à souder par points à batterie, il est nécessaire de prendre en compte la plage de courant de soudage qu'il peut produire.

Le groupe WinAck propose des solutions complètes de soudage par points pour batteries. Contactez-nous pour une solution qui vous aidera à réussir. Pour de meilleures batteries, Win & Ack !
